Linear Systems ID100和ID101單片雙二極管

發布時間：2025-04-15 09:14:57 瀏覽：2112

　　產品名稱

　　Linear Systems ID100 和 ID101 單片雙二極管

　　產品特點

　　直接替代 Intersil ID100 和 ID101：兼容 Intersil 的 ID100 和 ID101 產品。

　　低反向漏電流：反向漏電流(IR)在 1V 反向電壓下為 0.1pA，10V 反向電壓下為 2.0pA。

　　高反向擊穿電壓：反向擊穿電壓(BVR)≥ 30V。

　　低反向電容：總反向電容(Crss)為 0.75pF(在 10V 反向電壓和 1MHz 頻率下)。

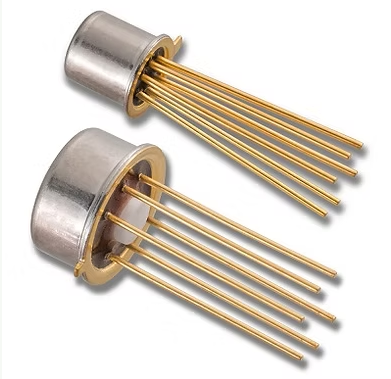

　　高可靠性：采用 TO-78 和 TO-71 封裝，適合高精度應用。

　　電氣特性(25°C 時)

符號	特性	最小值	典型值	最大值	單位	條件
BVR	反向擊穿電壓	-	30	-	V	IR = 1μA
VF	正向電壓	-	0.8	1.1	V	IF = 10mA
IR	反向漏電流	-	0.1pA	-	pA	VR = 1V
IR	反向漏電流	-	2.0pA	-	pA	VR = 10V
	差分漏電流	-	3	-	pA	-
Crss	總反向電容	0.75	-	1	pF	VR = 10V, f = 1MHz

　　絕對最大額定值

　　溫度范圍：

　　存儲溫度：-65°C 至 +150°C。

　　工作結溫：-55°C 至 +150°C。

　　最大功耗：

　　連續功耗：300mW(環境溫度 25°C)。

　　最大電流：

　　正向電流：20mA。

　　反向電流：100μA。

　　最大電壓：

　　反向電壓：30V。

　　二極管間電壓：±50V。

　　應用場景

　　運算放大器保護：

　　限制輸入差分電壓(典型值為 0.8V)，保護運算放大器免受過壓損壞(如圖 1 所示)。

　　限制共模輸入電壓范圍為 ±15V。

　　采樣保持電路：

　　在典型采樣保持電路中，ID100 二極管可減少由開關柵極電容耦合的偏移電壓(如圖 2 所示)。

　　訂購型號：

　　ID100 TO-71 6L RoHS

　　ID101 TO-78 6L RoHS

　　ID100 TO-71 6L RoHS

　　ID101 TO-78 6L RoHS
