Ampleon BLM8G0710S-15PBG雙段式2級功率MMIC
發布時間:2024-08-06 09:39:41 瀏覽:566
Ampleon BLM8G0710S-15PBG是一款高性能的雙段式2級功率MMIC(Monolithic Microwave Integrated Circuit),它采用了Ampleon公司最先進的GEN8 LDMOS(Laterally Diffused Metal Oxide Semiconductor)技術。這款器件設計用于在700 MHz至1000 MHz的頻率范圍內工作,非常適合作為通用驅動器或小型蜂窩終端。
特點和優勢:
寬帶工作設計:頻率范圍從700 MHz至1000 MHz。
高截面間隔離度:允許靈活的組合配置。
集成溫度補償偏置:確保在不同溫度下的穩定性能。
外部可訪問的偏置:方便用戶進行調整和優化。
集成ESD保護:增強器件的耐用性和可靠性。
優異的熱穩定性:即使在高溫環境下也能保持性能。
高功率增益:提供有效的信號放大。
片上匹配:簡化了設計和集成過程。
RoHS合規性:符合環保標準,具體信息可參考Ampleon網站。
應用:
- 射頻功率MMIC,特別適用于700 MHz至1000 MHz頻率范圍內的W-CDMA基站。
- 支持多種電路拓撲,包括雙截面或單端、多爾蒂、正交組合和推挽式配置。
性能參數:
Symbol | Parameter | Conditions | Min | Typ/Nom | Max | Unit |
frange | frequency range | 700 | 1000 | MHz | ||
PL(3dB) | nominal output power at 3 dB gain compression | 15 | W | |||
Test signal: 1-c W-CDMA | ||||||
Gp | power gain | VDS = 28 V; f = 957.5 Hz; PL(AV) = 8 W [0] | 36 | dB | ||
RLin | input return loss | VDS = 28 V; f = 957.5 Hz [0] | -16 | dB | ||
ηD | drain efficiency | VDS = 28 V; f = 957.5 Hz; PL(AV) = 8 W [0] | 27 | % | ||
ACPR5M | adjacent channel power ratio (5 MHz) | VDS = 28 V; f = 957.5 Hz; PL(AV) = 8 W [0] | -41 | dB |
相關推薦:
1.4-2.2GHz L/S波段射頻功率晶體管Ampleon
3.3-5.0GHz S/C波段射頻功率晶體管Ampleon
立維創展專業代理Ampleon產品,擁有價格優勢,歡迎咨詢。
推薦資訊

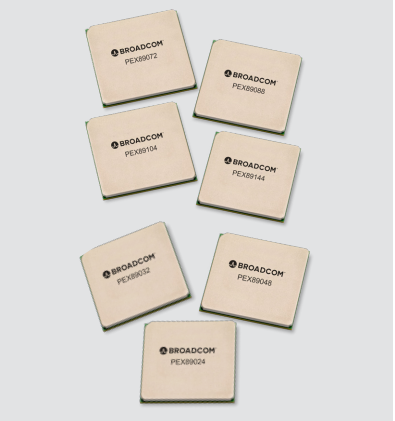

Broadcom?PEX9700/8700/88000系列交換機以PCIe Gen 3.0和Gen 4.0速度運行,廣泛用于ML/AI和存儲應用。Broadcom現在推出PEX89000系列PCIe Gen 5.0 (32 GT/s)交換機,使客戶能夠構建從簡單的機箱內PCIe連接到高性能、低延遲、可擴展、經濟高效的PCIe結構的系統,用于支持ML/AI和服務器/存儲應用的可組合超大規模計算系統。
