MAXM15462降壓型DC-DC電源模塊Maxim美信
發布時間:2024-06-04 09:25:41 瀏覽:578
MAXM15462是一款高效且同步的降壓型DC-DC轉換模塊,能夠在4.5V至42V的寬輸入電壓范圍內工作。該模塊提供高達300mA的輸出電流,并且具有0.9V至5V的可編程輸出電壓范圍。此外,它還具有一個固定輸出選項,包括3.3V和5V(MAXM15463和MAXM15464)。
該模塊采用易于使用的峰值電流模式架構,并且可以通過MODE引腳選擇脈寬調制(PWM)或脈沖頻率調制(PFM)工作模式。為降低輸入浪涌電流,器件內置了內部軟啟動功能。

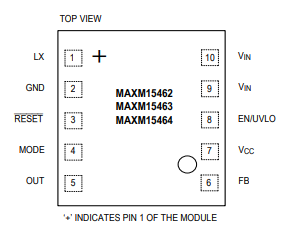

MAXM15462模塊采用薄型、緊湊的10引腳μSLIC?封裝,工作溫度范圍寬至-40°C至+125°C。該器件還具有±1.5%的反饋精度,以及2.2μA(典型值)的低關斷電流。
特性包括內部補償、全陶瓷兼容設計、可選的PWM或PFM工作模式、漏極開路電源就緒輸出(RESET引腳)以及可編程EN/UVLO門限。
在可靠性方面,該模塊具備打嗝模式過流保護、過熱保護,并能在-40°C至+125°C的溫度范圍內穩定工作。
MAXM15462符合CISPR22(EN55022)B類傳導及輻射干擾標準,并達到了JESD22-B103,B104,B111的跌落、沖擊和振動標準。
該模塊適用于多種應用場景,如4–20mA電流環路供電傳感器、電池供電設備、通用負載點、HVAC與樓宇控制、工業傳感器和過程控制,以及替代線性穩壓器(LDO)。
型號:
PART NUMBER | TEMP RANGE | PIN-PACKAGE |
MAXM15462AMB+ | 40°℃ to +125°℃ | 10-pin uSLIC |
MAX15462AMB+T | -40°℃ to+125°℃ | 10-pin uSLIC |
MAXM15463AMB+ | -40°℃ to +125℃ | 10-pin uSLIc |
MAX15463AMB+T | -40°℃ to +125°℃ | 10-pin uSLIC |
MAXM15464AMB+ | -40°℃ to +125°℃ | 10-pin uSLIC |
MAXM15464AMB+T | 40°℃ to +125°℃ | 10-pin uSLIC |
相關推薦:
更多MAXIM美信品牌產品信息可咨詢立維創展。
