Marvell?88E1510/88E1518/88E1512/88E1514設備是個物理層設備，包括一個10/100/1000千兆以太網收發器。88E1512-A0-NNP2I000實現1000BASE-T、100BASE-TX和10BASE-T標準化的以太網物理層部分。88E1512-A0-NNP2I000使用規范數字CMOS工藝技術，包括實現物理層功能性所需要的所有有源電路，通過在標準CAT5非屏蔽雙絞線上傳遞和獲取數據。
88E1512-A0-NNP2I000兼容RGMII（降低引腳數GMII）和SGMII，適用于相互連接到MAC/交換機端口。SGMII也能夠在介質/線路側適用于連接上兼容1000BASE-X、100BASE-FX和SGMII的SFP模塊。88E1512-A0-NNP2I000還具備以RGMII用作MAC插口銅/光纖自動化媒體應用程序。SGMII在單獨差分對上以1.25Gbps使用，從而降低了功率和MAC端口上所使用的I/O數量。
88E1512-A0-NNP2I000將MDI終端電阻器集成到PHY中。這種電阻器集成優化了線路板布局，并通過降低外部器件的數量來減少線路板成本費用。新的Marvell?校準電阻器方案可達到并超過IEEE802.3回波損耗標準化的精度要求。
88E1512-A0-NNP2I000有個集成化開關電壓調節器，能夠產生所有需要的電壓。88E1512-A0-NNP2I000能夠通過單獨3.3V電源使用。88E1512-A0-NNP2I000兼容1.8V、2.5V和3.3VLVCMOSI/O標準。
88E1510/88E1518/88E1512/88E1514設備兼容根據IEEE1588版本2和IEEE802.1AS的同步以太網（SyncE）和精準定期協議（PTP）時間戳。
88E1510/88E1518/88E1512/88E1514設備兼容IEEE802.3az-2010性能以太網（EEE），滿足IEEE802.3az-2010標準。
88E1512-A0-NNP2I000包括MarvellAdvancedVirtualCableTester?（VCT?)此功能使用時域反射計（TDR）技術遠程控制辨識潛在電纜故障，從而降低設備返回和服務呼叫。使用VCT，Alaska設備能夠檢測并報告潛在配線問題，如對互換、對極性和對過度偏斜。88E1512-A0-NNP2I000還將在檢測電纜線開路、短路或電纜線中的任何阻抗失諧，并在距離故障一米的范圍之內精確報告。
88E1512-A0-NNP2I000使用先進性的混合信號處理以每秒千兆比特的數據速率實施平衡、回聲和串?dāng)_清除、數據修復和糾錯。88E1512-A0-NNP2I000在噪音環境里以極低的功能損耗實現穩定的性能。
功能
10/100/1000BASE-T滿足IEEE802.3
多種操作方式
?RGMII到銅質
?SGMII到銅質（僅限88E1512/88E1514設備）
?RGMII到光纖/SGMII（僅限88E1512設備）
?RGMII到銅/光纖/SGMII，帶自動介質檢測（僅限88E1512設備）
?銅對光纖（1000BASE-X）（88E1512/88E1514）
四種RGMII定期模式，包括集成化延遲-這減少了在PCB上增加追蹤延遲的需要
兼容光纖接口上的1000BASE-X和100BASE-FX及其SGMII（僅限88E1512設備）
兼容RGMII上的LVCMOSI/O標準
兼容低能耗以太網（EEE）-滿足IEEE802.3az-2010
?EEE緩沖
?根據EEE緩沖，無接縫兼容傳統MAC
極低功率
集成化MDI終端電阻器，可清除無源器件
集成化開關穩壓器
兼容綠色以太網
?主動省電模式
?性能檢測和性能檢測+低功率模式
IEEE1588版本2時間戳
同步以太網（SyncE）時鐘恢復
檢測的三種環回模式
雙對電纜施工的“降檔”模式
全集成數字響應式均衡器、回聲消除器和串?dāng)_消除器
高級數字基線漂移校正
所有操作速度下的MDI/MDIX自動交叉
自動極性校正
滿足IEEE802.3的自動協商
軟件可編程LED模式，包括LED測試
MDC/XMDIO管理端口
CRC校驗器、數據包記數器
數據包形成
局域網觸發（WOL）事件檢測
高級虛擬電纜測試儀?（VCT?)
MAC端口輸出的自動校正
溫度傳感器
應用內部開關控制器時兼容單獨3.3V電源
I/O焊層能提供1.8V、2.5V或3.3V
商業級、工業級（僅限88E1510和88E1512）

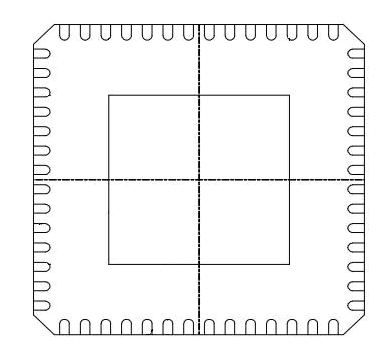

48管腳QFN7mmx7mm綠色封裝，帶EPAD（88E1510和88E1518）和56管腳QFN8mmx8mm綠色封裝（帶EPAD）（88E1512/88E1514設備）
